松下區域傳感器 NA2-N16
全國服務熱線：0755-29898410
特性：
最大檢測高度540mm(28光軸)
清晰易見的大型作業指示燈
僅13mm厚的超薄身材
6種檢測高度
并行安裝的防干擾設置
方便的投光停止功能
用途：

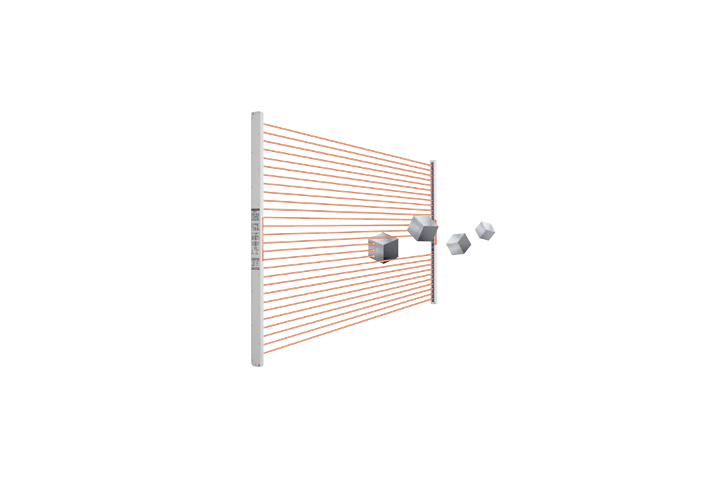

檢測路徑不確定的下落工件
檢查卷筒
防止錯誤檢選
服務熱線：
最大檢測高度540mm(28光軸)
清晰易見的大型作業指示燈
僅13mm厚的超薄身材
6種檢測高度
并行安裝的防干擾設置
方便的投光停止功能
可選亮起動作
規格詳細：
| 光軸數 | 8光軸 | 16光軸 | ||
| 型 | NPN輸出 | NA2-N8 | NA2-N16 | |
| 號 | PNP輸出 | NA2-N8-PN | NA2-N16-PN | |
| 檢測高度 | 140mm | 300mm | ||
| 檢測距離 | 5m | |||
| 光軸間距 | 20mm | |||
| 檢測物體 | φ30mm以上不透明體(完全遮光物體) | |||
| 電源電壓 | 12～24V DC±10％ 脈動P-P10％以下 | |||
| 消 | 投 | 作業指示燈ON | 0.7W以下 | 0.9W以下 |
| 耗 | 光 | |||
| 電 | 器 | 作業指示燈OFF | 0.6W以下 | 0.8W以下 |
| 量 | 受 | 作業指示燈ON | 0.7W以下 | 0.9W以下 |
| (注2) | 光 | |||
|
|
器 | 作業指示燈OFF | 0.6W以下 | 0.8W以下 |
| 輸出 | <NPN輸出型> | |||
| NPN開路集電極晶體管 | ||||
| ?最大流入電流：100mA | ||||
| ?外加電壓：30V DC以下(輸出和0V之間) | ||||
| ?剩余電壓：2V以下(流入電流為100mA時) | ||||
| 1V以下(流入電流為16mA時) | ||||
| <PNP輸出型> | ||||
| PNP開路集電極晶體管 | ||||
| ?最大源電流：100mA | ||||
| ?外加電壓：30V DC以下(輸出和+V之間) | ||||
| ?剩余電壓：2V以下(源電流為100mA時) | ||||
| 1V以下(源電流為16mA時) | ||||
|
|
輸出動作 | 所有光軸入光時ON(一個或多個光軸遮光時OFF) | ||
| 短路保護 | 配備 | |||
| 反應時間 | 10ms以下(使用防干擾功能時12ms以下) | |||
| 指 | 投光器 | 投光指示燈： 綠色LED×2(投光時亮起，設定頻率A時1個LED亮起，設定頻率B時2個LED亮起) | ||
| 示 | 作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式) | |||
| 燈 | 受光器 | 工作狀態指示燈：紅色LED(一個或多個光軸受干擾時亮起) | ||
|
|
穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起) | |||
|
|
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式) | |||
|
|
※當通過輸出的電流過量時，由于短路保護電路的操作，穩定入光指示燈和受光器上的工作狀態指示燈會同時閃爍。 | |||
| 防干擾功能 | 配備 | |||
| 投光停止功能 | 配備 | |||
| 環 | 保護構造 | IP40(IEC) | ||
| 境 | 使用環境溫度 | －10～＋55℃(注意不可結露、結冰)，存儲時：-10～＋60℃ | ||
| 性 | 使用環境濕度 | 35～85％RH，存儲時：35～85％RH | ||
| 能 | 使用環境照明度 | 白熾燈：受光面照明度3,000lx以下 | ||
|
|
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||
|
|
絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | ||
|
|
耐振動 | 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | ||
|
|
耐沖擊 | 加速度500m/s2(約50G) X,Y和Z方向各3次 | ||
| 投光元件 | 紅外線LED(投光波峰波長：870nm(注3)、調制式) | |||
| 材質 | 外殼：耐熱ABS，前罩：聚酯，顯示罩：丙烯 | |||
| 電纜 | 0.2mm2 4芯橡皮電纜，長3m | |||
| 電纜延長 | 使用0.2mm2以上的電纜時，投光器和受光器的全長均可延長至25m | |||
| 重量(包括投光器和受光器) | 本體重量：約350g | 本體重量：約450g | ||
| 包裝重量：約550g | 包裝重量：約650g | |||
用途：
檢測路徑不確定的下落工件
檢查卷筒
防止錯誤檢選
