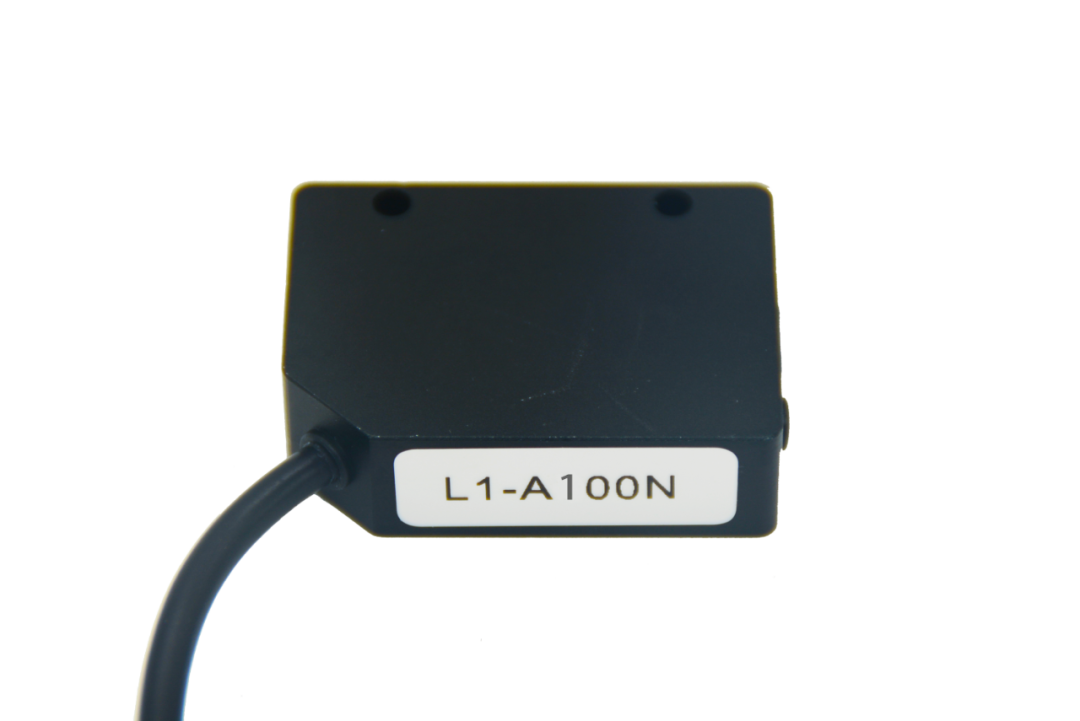

XAORI驍銳L1-A系列漫反射激光傳感器產品介紹

產品特性

① 全部使用按鍵設置。

② 平行可見光斑,方便對準安裝;

③ 適合檢測小物體;

④ 黑白檢測距離差距小 ;

⑤金屬外殼,堅固耐用。

設定方式

距離設定

安裝固定后，將傳感器的檢測面對準被檢測物，按下設定按鈕1~3秒后松開，指示燈快速閃爍，待指示燈穩定后，即可在設定位置內穩定檢測被設定的物體。

常開常閉轉換

按住按鈕10~15秒后松開，指示燈顏色改變，模式轉換成功。

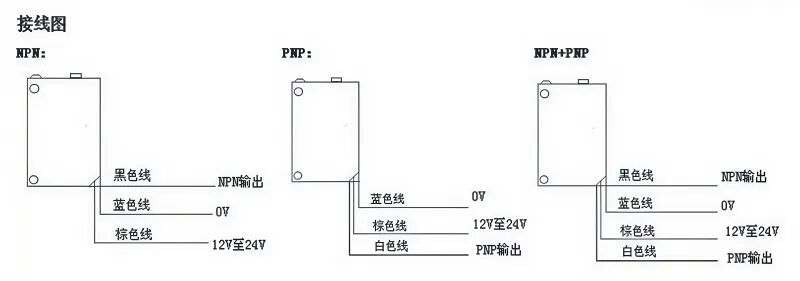

接線方式

棕色線----12~24VDC

藍色線----0VDC

黑色線----NPN輸出

白色線----PNP輸出

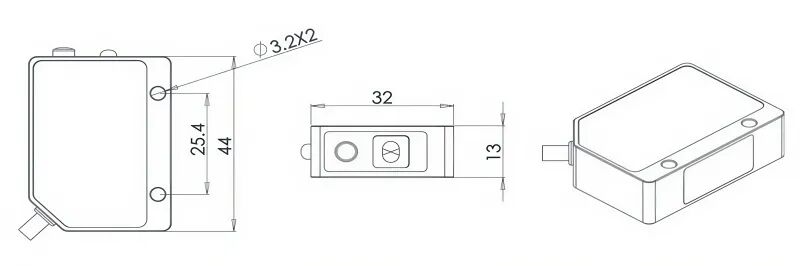

安裝尺寸

規格參數不同點有

按光原理類型分類：

漫反射的型號有：L1-A100N，L1-A100P，L1-A100NP，L1-A300N，L1-A300P，L1-A300NP，L1-A500N，L1-A500P，L1-A500NP。

小光點漫反射的型號有：L1-A60SN，L1-A60SP，L1-A60SNP。

增強漫反射(黑白差距小）的型號有：L1-A100EN，L1-A100EP，L1-A100NP，L1-A500EN，L1-A500EP，L1-A500ENP。

按輸出類型分類：

NPN輸出的型號有：L1-A100N，L1-A300N，L1-A500N，L1-A60SN，L1-A100EN，L1-A500EN。

PNP輸出的型號有：L1-A100P，L1-A300P，L1-A500P，L1-A60SP，L1-A100EP，L1-A500EP。

NPN+PNP輸出的型號有：L1-A100NP，L1-A300NP，L1-A500NP，L1-A60SNP，L1-A100NP，L1-A500ENP。

按檢測距離分類：

60mm檢測距離的型號有：L1-A60SN，L1-A60SP，L1-A60SNP。

100mm檢測距離的型號有：L1-A100N，L1-A100P，L1-A100NP，L1-A100EN，L1-A100EP，L1-A100NP

300mm檢測距離的型號有：L1-A300N，L1-A300P，L1-A300NP。

500mm檢測距離的型號有：L1-A500N，L1-A500P，L1-A500NP，L1-A500EN，L1-A500EP，L1-A500ENP。

按黑白反射特性分類：

黑白距離差 70%的型號有：L1-A100N，L1-A100P，L1-A100NP，L1-A300N，L1-A300P，L1-A300NP，L1-A500N，L1-A500P，L1-A500NP，L1-A60SN，L1-A60SP，L1-A60SNP。

黑白距離差不超過 20%的型號有：L1-A100EN，L1-A100EP，L1-A100NP，L1-A500EN，L1-A500EP，L1-A500ENP。

按光點尺寸分類：

2mm圓形光斑的型號有：L1-A100N，L1-A100P，L1-A100NP，L1-A300N，L1-A300P，L1-A300NP，L1-A500N，L1-A500P，L1-A500NP，L1-A100EN，L1-A100EP，L1-A100NP，L1-A500EN，L1-A500EP，L1-A500ENP。

0.5mm 圓形光斑的型號有：L1-A60SN，L1-A60SP，L1-A60SNP。

規格參數相同點有

檢測參照物體：白色啞光紙

光源：大功率紅色激光

反應時間：最大 0.5ms

靈敏度調整：按鍵設定

操作模式：LIGHT-ON/DARK-ON(按鈕自動調節,長按 10 秒自動轉換）

指示燈：輸出及電源:紅色 LED,穩定操作:綠色 LED

控制輸出：NPN或 PNP:最高 100mA(40V),剩余電壓:最大 1V

保護電路：逆電流保護，過電流保護,過壓保護

電源：12至 24VDC ±10%

消耗電流：最大 30mA

防護等級：IP66

環境光度：白熾燈：最大5000lux，日光最大20000lux

環境濕度：-20至+55℃無凍結

相對濕度：35至 85%，無凝結

外殼材質：金屬

重量：85g
